Product / 일체형
AW550S-EC2
정면 · 후면 실물 사진입니다.
양산
콘덴서 유니트용 일체형 EC 팬모터 Ø550
Integrated EC Axial Fan Motor for Condensing Units Ø550
- 팬 크기
- Ø550 mm
- 구동 방식
- EC
- 전원
- 단상220V
- 제어 방식
- 0-10V · 0-5V · DIP · 압력연동
02 / HIGHLIGHTS
핵심 장점
H-01
IP56 등급 모터를 적용해 옥외 설치 조건을 고려했습니다.
H-02
컨트롤러 내장형으로 0–5V·0–10V 속도 신호를 그대로 받습니다.
H-03
아웃로터 방식보다 가볍게 제작해 취급이 쉽습니다.
03 / SPECIFICATION
기본 사양
| 모델명 | AW550S-EC2 |
|---|---|
| 제품군 | 일체형 |
| 적용 장비 | 콘덴서 유니트 |
| 구동 방식 | EC |
| 팬 크기 | Ø550 mm |
| 전원 | 단상220V |
| 주파수 | 50-60 Hz |
| 제어 방식 | 0-10V · 0-5V · DIP · 압력연동 |
| 보호등급 | IP56 |
| 재질 | PP+GF30% (블레이드) |
성능 수치는 시험조건이 확정된 뒤 게시합니다. 필요하시면 기술문의로 요청해 주세요.
04 / PERFORMANCE
성능 자료

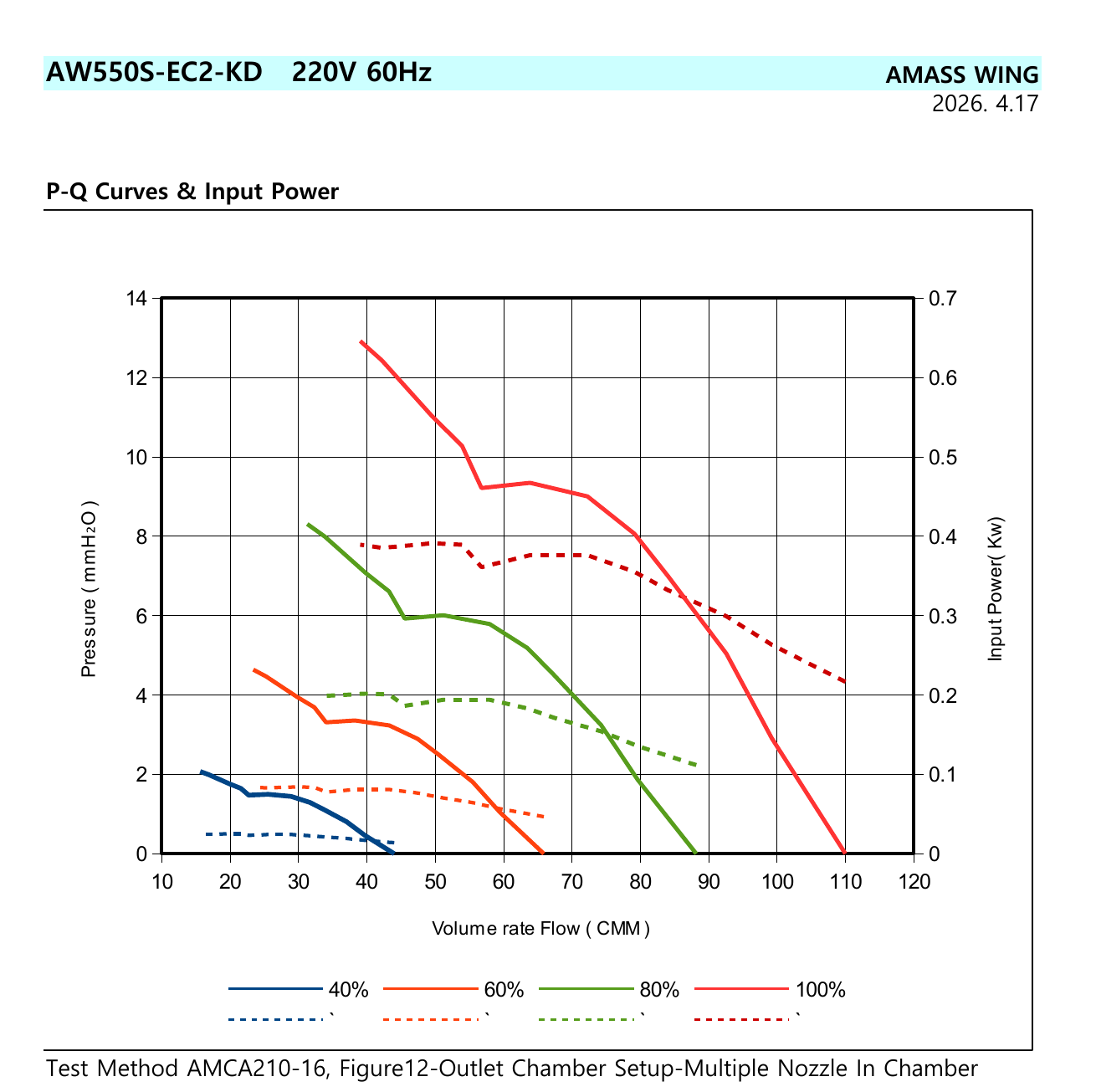

04정압에 따른 풍량 변화를 확인할 수 있습니다. 곡선의 측정 전압과 주파수는 자료에 함께 표기되어 있습니다.
AW550S-EC2-KD_Curve_220V60Hz_20260417.pdf
성능곡선 PDF 열기05 / DIMENSIONS
치수 · 설치
06 / CONTROL
제어 기능
C-01
0-10V
C-02
0-5V
C-03
DIP
C-04
압력연동
기존 제어반 사양을 알려주시면 배선 변경 없이 연결되는지 확인해 드립니다.
